HEICO-Tec^®

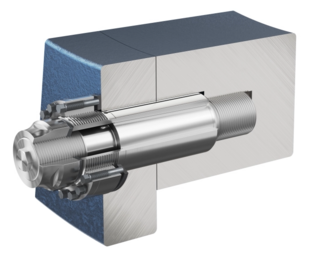

Rozpínací šroub do slepé díry je vhodný pro použití ve slepých dírách se závitem. Tento rozpínací šroub je předepnut pomocí osvědčené předepínací matice HEICO-TEC^®.

Rozpínací šroub do slepé díry se skládá ze čtyř součástí: podélně drážkované kuželové pouzdro, kuželový šroub, předepínací matice HEICO-TEC^® a upínací matice. Rozpínací šrouby do slepé díry se vzhledem ke své velikosti a hmotnosti nemontují jako jeden celek, ale po jednotlivých dílech. Nejprve se předepínací matice připojí ke kuželové objímce. V závislosti na provedení rozpínacího šroubu to může být provedeno se závitem nebo bez něj pomocí nákružku na konci kuželového pouzdra. Kuželové pouzdro včetně předepínací matice se pak zasune do otvoru, až předepínací prvek dosedne na připojovací přírubu. Díky štěrbinovému provedení kuželového pouzdra má dostatečnou flexibilitu, aby bylo možné jej bez námahy zasunout, i když jsou díry mírně vyosené.

Kónický svorník je opatřen závitem na obou koncích. Kuželový šroub je vložen do kuželového pouzdra zkosenou stranou dolů. Poté se předepínací matice připevní na konec kuželového šroubu. Roztažení kónického pouzdra se nastavuje pomocí spárové měrky. Mezi kuželovým pouzdrem a upínací maticí je nastavena definovaná mezera odpovídající požadované vzdálenosti pro dosažení požadovaného radiálního předpětí.

Poté se utáhnou tlačné šrouby předepínací matice HEICO-TEC^®. V důsledku toho je štěrbinová kuželová objímka vytažena nahoru a roztažena vnitřním kuželovým šroubem. Roztahování pokračuje, dokud se kuželové pouzdro nedotkne předepínací matice, v tomto bodě se radiální roztahování zastaví. Další utahování přítlačných šroubů vytváří další axiální sílu, která spojuje připojovací příruby dohromady. Tento proces umožňuje přenos tahových zatížení nebo ohybových momentů a zároveň vytváří další třecí kontakt ve spoji, čímž se zvyšuje přenositelný krouticí moment příruby.

Chcete-li demontovat rozpínací šroub do slepé díry, nejprve povolte tlačné šrouby. Poté utáhněte upínací matici a uvolněte kuželové pouzdro z kuželového šroubu. Kuželový šroub spolu s upínací maticí je uvolněn. Díky drážkám se kuželová objímka smrští a předepínací matici HEICO-TEC^® lze vyjmout z díry s minimální námahou.
