HEICO-LOCK®
Zestaw PLUS

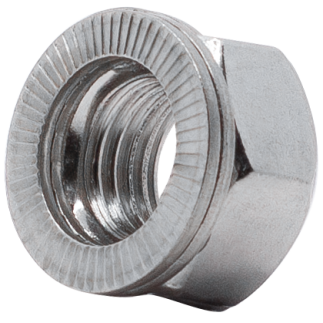

Łatwa w montażu kombinacja nakrętki i podkładki.
HEICO-LOCK® PLUS to łatwa w montażu i przede wszystkim ekonomiczna metoda zabezpieczania połączeń śrubowych przed poluzowaniem oparta o elastyczne połączenie klejowe standardowych nakrętek sześciokątnych wg ISO 4032 z niezawodnymi podkładkami klinującymi HEICO-LOCK®.
Oprócz zastąpienia dwóch komponentów jednym, HEICO-LOCK® PLUS oferuje jeszcze więcej zalet, takich jak prosty, bezpieczny i szybki montaż oraz mniejszy wysiłek montażowy w porównaniu rozwiązaniem konwencjonalnym, czyli rozwiązanie pozwalające oszczędzać czas i redukować koszty.
Seria HEICO-LOCK® PLUS jest dostępna w wymiarach od M6 do M24 w wykonaniu ze stali i stali kwasoodpornej. Inne rozmiary i wykonania materiałowe mogą być dostępne na życzenie.
- Mniejsza ilość elementów w złączu, ponieważ podkładka klinująca HEICO-LOCK® i nakrętka tworzą jedną część
- Łatwy, bezpieczny i szybki montaż zarówno przy produkcji jak w pracach w terenie
- Elastyczne mocowanie podkładki klinującej HEICO-LOCK® i nakrętki standardowej.
- Rozmiary M6 - M24 w wykonaniu ze stali lub stali kwasoodpornej. Niestandardowe wymiary i wykonania materiałowe dostępne na życzenie
INFORMACJE TECHNICZNE
Pliki do pobrania
Zasada działania
HEICO-LOCK® System klinujący
System HEICO-LOCK® w odróżnieniu od innych metod zabezpieczających połączenia śrubowe przed luzowaniem działa w oparciu o napięcie wytworzone w śrubie podczas dokręcania a nie o tarcie powstałe na powierzchniach współpracujących.
- System stanowią dwa jednakowe stalowe pierścienie posiadające na każdej z powierzchni nacięcia, na jednej w kształcie klinów a na drugiej promieniowo rozłożonych ząbków, zestawione w zespół powierzchniami klinowymi do wewnątrz i w ten sposób tworzące podkładkę
- Podczas dokręcania śruby ząbki znajdujące się na zewnętrznej powierzchni podkładki wchodzą w głąb materiału elementów łączonego i łączącego tworząc z nimi połączenia kształtowe
- Klinowy efekt blokujący uzyskuje się dzięki różnicy w podziałce: kąt nachylenia klinów jest większy od kąta wzniosu linii śrubowej gwintu współpracującej śruby
- Podczas odkręcania śruby, dzięki utworzonym uprzednio połączeniom kształtowym górny element podkładki przesuwa się po elemencie dolnym. W efekcie zwiększa się wysokość podkładki a różnica w podziałce skutkuje wzrostem napięcia w śrubie
- Odkręcenie śruby wiąże się z przyrostem jej napięcia i koniecznością jego pokonania. Oznacza to, że samoczynne poluzowanie się połączenia śrubowego jest niemożliwe
Zastosowanie
Budowa maszyn
Montaż
Utrzymanie ruchu
