HEICO-Tec®

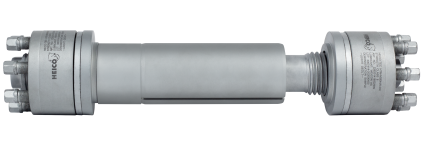

Śruba rozprężna do otworów przelotowych
- Mechaniczne śruby rozprężne wykonane są ze stali o wysokiej wytrzymałości, co pozwala na uzyskanie dokładnego promieniowego i osiowego napięcia wstępnego z kontrolą przemieszczenia
- Naprężanie wstępne uzyskiwane dzięki użyciu sprawdzonych nakrętek napinających HEICO-TEC®
- Projektowanie zgodnie ze specyficznymi wymaganiami użytkownika
- Operacje montażowe z obu stron
- Możliwość wyboru wymiarów
- Łatwy napinanie wstępne za pomocą nakrętek napinających HEICO-TEC®
- Zdefiniowane promieniowe napięcie wstępne poprzez dokręcanie z kontrolą naprężenia
- Osiowe i promieniowe napięcie wstępne zapewniające maksymalną siłę mocowania
- Brak dodatkowych kosztów zakupu specjalnych narzędzi lub przeróbki otworów i pasowanych sworzni
- Prosty montaż i demontaż
- Możliwość wielokrotnego użytku
W przypadku połączeń przez otwory przelotowe elementów pracujących w dynamicznych warunkach, śruba rozprężna jest idealnym sposobem mocującym. Podobnie jak inne śruby rozprężne składa się ona, ze śruby stożkowej i stożkowej tulei ze szczeliną. W skład zestawu wchodzą również dwie nakrętki napinające HEICO-TEC® montowane na końcach śruby stożkowej, dzięki którym można promieniowo i poosiowo wstępnie napinać śrubę rozprężną. Tuleja dystansowa ustawia tuleję stożkową centralnie względem złącza. Tuleja stożkowa jest wstępnie zamontowana na śrubie stożkowej i tak przygotowany zespół jest wkładany do otworów. Dzięki szczelinowej konstrukcji tuleja stożkowa ma wystarczającą elastyczność, aby można ją było łatwo włożyć nawet, jeśli otwory są lekko przesunięte. Następnie w otworze umieszcza się tuleję dystansową Dokręcenie pierwszej nakrętki napinającej HEICO-TEC® po stronie aktywnej (roboczej) powoduje wycentrowanie śruby rozprężnej w otworze przelotowym. Następnie dokręca się drugą nakrętkę napinającą HEICO-TEC® po stronie nieaktywnej. Rozprężanie tulei stożkowej reguluje się za pomocą szczelinomierza. Pomiędzy drugą nakrętką napinającą HEICO-TEC® a kołnierzem sprzęgającym ustawia się określoną szczelinę, odpowiadającą odległości wymaganej do uzyskania żądanego naprężenia promieniowego. Po stronie aktywnej dokręca się wkręty dociskowe pierwszej zamontowanej nakrętki napinającej HEICO-TEC® prowadząc do wciągnięcia śruby stożkowej do tulei stożkowej i uzyskania jej rozprężenia i tym samym wytworzenia promieniowego naprężenia wstępnego na połączeniu. Wstępne naprężenie osiowe połączenia, uzyskuje się przez dokręcenie wkrętów dociskowych drugiej nakrętki napinającej HEICO-TEC® od strony nieaktywnej.
Cały proces umożliwia przenoszenie obciążeń rozciągających lub cyklicznych momentów zginających, tworząc jednocześnie dodatkowy kontakt cierny w złączu i zwiększając w ten sposób przenoszony moment obrotowy sprzęgła. Aby zdemontować śrubę rozprężną należy najpierw poluzować nakrętkę napinającą HEICO-TEC® po stronie aktywnej. Następnie dokręca się drugą nakrętkę napinającą HEICO-TEC®, aby wyciągnąć śrubę stożkową ze stożkowej tulei.
Dzięki szczelinom stożkowa tuleja kurczy się a śrubę rozprężną można zdemontować z niewielkim wysiłkiem.
