HEICO-Tec®
Śruba rozprężna do otworów nieprzelotowych
- Śruby rozprężne wykonane są ze stali o wysokiej wytrzymałości, co pozwala na uzyskanie dokładnego, promieniowego i osiowego napięcia wstępnego z kontrolą przemieszczenia.
- Naprężanie wstępne za pomocą sprawdzonej nakrętki napinającej HEICO-TEC®
- Zaprojektowane zgodnie ze specyficznymi wymaganiami użytkownika
- Operacje montażowe z jednej strony
- Możliwość wyboru wymiarów
- Łatwe napinanie wstępne za pomocą nakrętki napinającej HEICO-TEC®
- Zdefiniowane promieniowe napięcie wstępne poprzez dokręcanie z kontrolą napinania
- Osiowe i promieniowe napięcie wstępne zapewnia maksymalną siłę mocowania
- Eliminacja kosztów za specjalne narzędzia lub niepotrzebną przeróbkę otworów i pasowanych śrub
- Łatwy montaż i demontaż
- Możliwość wielokrotnego użytku

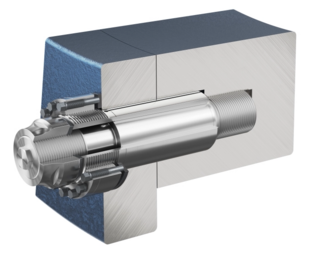

Śruba rozprężna do otworów nieprzelotowych jest przeznaczona do zastosowań w gwintowanych otworach nieprzelotowych. Jej wstępne naprężenie zapewnia sprawdzona nakrętka napinająca HEICO-TEC®. Śruba składa się z czterech elementów: stożkowej tulei z podłużnym nacięciem, śruby stożkowej, nakrętki napinającej HEICO-TEC® i nakrętki zaciskowej. Ze względu na swój rozmiar i wagę śruby rozprężne do otworów nieprzelotowych są montowane w częściach. Najpierw nakrętka napinająca jest łączona ze stożkową tuleją. W zależności od konstrukcji śruby można to zrobić z gwintem lub bez za pomocą kołnierza na końcu tulei stożkowej. Następnie tuleję stożkową wraz z nakrętką napinającą wciska się w otwór, aż element napinający oprze się na kołnierzu sprzęgła. Dzięki szczelinowej konstrukcji tuleja stożkowa ma wystarczającą elastyczność, aby można ją było włożyć bez wysiłku nawet, jeśli otwory są lekko przesunięte. Śruba stożkowa jest gwintowana na obu końcach. Wkłada się ją do tulei stożkowej zwężającą się stroną skierowaną w dół. Następnie na jej końcu zakłada się nakrętkę mocującą. Rozprężanie tulei stożkowej reguluje się za pomocą szczelinomierza. Pomiędzy tuleją stożkową a nakrętką mocującą ustawia się określoną szczelinę, odpowiadającą odległości wymaganej do uzyskania żądanego naprężenia promieniowego.
Następnie dokręca się wkręty dociskowe nakrętki napinającej HEICO-TEC®. W efekcie tuleja stożkowa szczelinowa jest wyciągana do góry i rozprężana przez wewnętrzną śrubę stożkową. Rozprężanie trwa do momentu, gdy tuleja stożkowa zetknie się z nakrętką mocującą. Dalsze dokręcanie wkrętów dociskowych generuje wzrost siły ściskającej ze sobą kołnierze sprzęgła. Proces ten pozwala na przeniesienie obciążeń rozciągających lub momentów zginających, jednocześnie tworząc dodatkowy kontakt cierny w złączu zwiększający przenoszony moment obrotowy sprzęgła.
Aby zdemontować śrubę rozprężną należy najpierw poluzować wkręty dociskowe. Następnie należy dokręcić nakrętkę mocującą i zdjąć tuleję stożkową ze śruby stożkowej. W efekcie śruba stożkowa wraz z nakrętką mocującą zostaną poluzowane. Dzięki szczelinom stożkowa tuleja kurczy się a nakrętkę napinającą HEICO-TEC® można zdemontować z niewielkim wysiłkiem.
