HEICO-Tec^®

З'єднання муфтових болтів у шестернях і валах, які застосовуються у вітрових турбінах, гідроелектростанціях, газових турбінах та приводній техніці загалом, є складним завданням для інженерів ще на етапі проєктування.

Зазвичай для передавання максимальних поперечних сил використовують калібровані болти з натягом. Проте це суперечить концепції ідеального з'єднання, яке передбачає беззазорне з'єднання деталей.

Для досягнення беззазорної посадки часто необхідні трудомісткі та дорогі додаткові заходи, такі як заморожування для запресовування болтів. Навіть за ретельної підготовки під час монтажу часто виявляється, що калібровані болти і отвори не збігаються, оскільки не вдалося досягти потрібних виробничих допусків. В результаті отвори доводиться трудомістко доопрацьовувати на місці.

Незважаючи на всі зусилля для досягнення ідеальної посадки, зазор знову з'являється в з'єднанні під час попереднього натягу, оскільки калібровані болти усаджуються радіально через поперечну усадку. Зазвичай це непомітно для користувача, але викликає мікропереміщення в з'єднанні під високими навантаженнями. Навіть незначне зміщення призводить до того, що калібровані болти нахиляються в отворі. В результаті муфтові фланці піддаються екстремальним локальним напругам, що може призвести до пластичних деформацій. Це збільшує зазор у з'єднанні, що веде до більших переміщень в з'єднанні і ще більше збільшує зазор — і так по колу.

У гіршому випадку відбувається повний вихід з ладу з’єднання, що може завдати значної шкоди машинам і обладнанню. Демонтаж з'єднання ускладнений через нахил встановлених болтів. Якщо встановлені болти відкрутити силою, отвори у фланцях муфти можуть бути пошкоджені, що потребує переробки. Як наслідок, це призводить до проблеми, коли оригінально встановлені болти більше не відповідають розмірам отворів і їх потрібно виготовляти повторно.

Розпірні Болти HEICO-TEC^® є ідеальним рішенням для з’єднання великих і обертових муфт – точні, надійні та швидко збираються!

• Оптимальне співставлення компонентів
• Ідеально адаптується до отворів завдяки радіальному розширенню
• Жодного дорогого та трудомісткого повторного розточування отворів або нових болтів
• Простий у використанні – навіть для неспеціалістів
• Швидкий монтаж
• Багаторазове використання

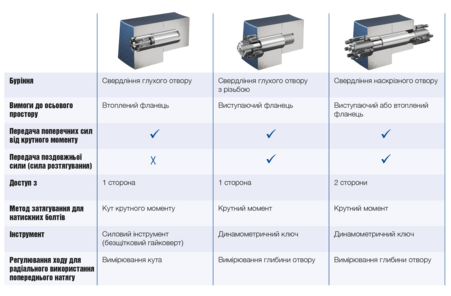

Розпірні болти HEICO-TEC^® налаштовані відповідно до конкретного застосування та точно підібрані до ваших вимог. Незалежно від того, чи ви віддаєте перевагу компактній серії натяжних гайок HEICO-TEC^® через обмежені обмеження, чи бажаєте оптимізувати термін служби болта, використовуючи еластичну реакційну гайку HEICO-TEC^®, чи хочете захистити свої з’єднання від саморозкручування, вибір варіантів майже необмежений.

Ми також готові допомогти вам з усіма питаннями, пов’язаними із захистом від корозії, гарантуючи, що ваші розпірні болти залишатимуться міцними та надійними, незважаючи на несприятливі впливи навколишнього середовища та погоди. Таким чином, ви забезпечите безпеку ваших компонентів і готовність їх до тривалого використання. Разом з вами ми розробимо ідеальні умови для вашого користування!

Клацніть тут, щоб переглянути відео, яке демонструє застосування нашого розпірного болта в системі морської силової установки.
